SALLEN-Key Active Butterworth alacsony passz szűrő számológép

Írja be az értéket és kattintson a számításra. Megjelenik az eredmény.

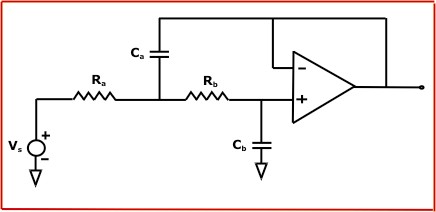

Ra = szűrőellenállás
Rb = szűrőellenállás
(Ra = Rb< /sub>)
Ca = Szűrőkondenzátor
Cb = Szűrőkondenzátor
Ca = Sqrt(2) / [2 × 3,14 × vágási frekvencia × ellenállás]
Cb = Ca / 2

Adja meg értékeit:

Vágási frekvencia:

Eredmény:

(Adjon meg egy értéket – Ellenállás vagy Ca vagy Cb)

Ellenállás (Ra = Rb):
Kondenzátor Ca:
Kondenzátor Cb:

SALLEN-Key Active Butterworth alacsony passz szűrő számológép

A Sallen-Key típusú szűrőt R. P. Sallen és
E. L. kulcsa vezette be a MIT Lincoln Laboratory 1955-ben.Ezt a szűrő topológiát feszültségvezérelt feszültségforrás (VCVS) szűrőnek is nevezik.A legszélesebb körben használt szűrő topológiák.Népszerűségének egyik oka az, hogy ez a konfiguráció a szűrő teljesítményének legkevésbé függ az OP-AMP teljesítményétől.Ennek a konfigurációnak a másik előnye, hogy a legnagyobb ellenállási érték és a legkisebb ellenállási érték és a legnagyobb kondenzátor érték és a legkisebb kondenzátor érték aránya alacsony, ami jó a gyárthatósághoz.nem könnyű beállítani.
