Chebyshev Tee LC Calculator de filtru High Pass

Ce este un filtru Chebyshev Tee LC High-Pass?

A Chebyshev Tee LC High-Pass Filter este un tip de filtru activ sau pasiv care trece semnale de înaltă frecvență în timp ce atenuează cele mai mici frecvență. Se bazează pe Chebyshev polinomial și constă dintr -o combinație de inductori (L) și condensatori (C) aranjate într -o configurație „tee”. Caracteristica chebyshev este cunoscută pentru faptul că are o derulare mai agresivă în comparație cu alte tipuri precum Butterworth, dar cu compensarea de a avea ondulări în bandă de trecere.

Caracteristici cheie:

• filtru de trecere mare : permite frecvențelor mai mari decât o anumită frecvență de întrerupere în timp ce atenuează frecvențele sub întrerupere.
• Chebyshev Response : Filtrul Chebyshev are un comportament de ondulare în banda de trecere pentru a obține un roll-off mai rapid decât filtrele Butterworth. Ondularea este controlată de factorul de ondulare ϵ.

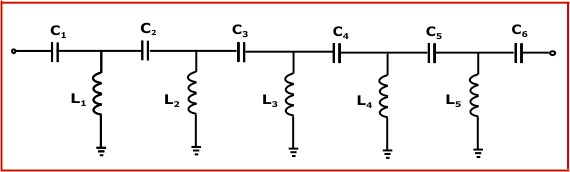

• Configurare tee : Componentele sunt aranjate într -o formă „T”, cu condensatoare în serie și inductori în paralel.

De ce să folosiți un filtru Chebyshev Tee LC High-Pass?

1. mai ascuțit rulare : în comparație cu un filtru Butterworth, care are un răspuns maxim plat în bandă de trecere, un filtru Chebyshev oferă o rulare mai abruptă peste frecvența de întrerupere.
2. Controlul de ondulare de bandă de trecere : filtrele Chebyshev vă permit să controlați cât de multă ondulare are loc în bandă de trecere. Acestpoate fi benefic în aplicațiile în care acordați prioritate unei tranziții rapide de la trecerea de trecere la bandă stop.
3. performanță mai bună pentru anumite aplicații : sunt adesea utilizate în aplicații în care trebuie să fie transmisă o frecvență înaltă cu o atenuare minimă, cum ar fi RF și sisteme de comunicații, deoarece derularea mai abruptă reduce pierderea semnalului în banda de trecere.

Cum funcționează un filtru Chebyshev Tee LC?

A filtru de trecere mare funcționează prin blocarea semnalelor cu frecvențe mai mici decât un anumit prag (frecvența de întrerupere) și permițând celor cu frecvențe mai mari decât întreruperea.

într -un filtru chebyshev :

• thRăspunsul este modelat folosind polinomul Chebyshev, care definește comportamentul filtrului.
• Configurația tee înseamnă că condensatorii și inductorii sunt aranjați într -un model specific:
  • condensatorii sunt plasați în serii cu calea semnalului.
  • Inductorii sunt plasați în paralel la sol, creând un efect de trecere mare prin blocarea frecvențelor joase.

Passband Ripple este o caracteristică distinctivă a filtrului Chebyshev. Spre deosebire de filtrele Butterworth, unde câștigul în bandă de trecere este plat, filtrele Chebyshev permit mici ondulări să obțină un Steepe rulare.

Când să folosiți un filtru Chebyshev Tee LC High-Pass?

Un filtru Chebyshev Tee LC High-Pass este de obicei utilizat atunci când:

• este necesară discriminarea frecvenței ascuțite între bandă de trecere și bandă de oprire.
• Passband Ripple este acceptabilă (adică, mici variații ale amplitudinii semnalului în banda de trecere dorită).
• Trebuie să maximizați performanța filtrului cu mai puține componente în comparație cu alte tipuri de filtre precum Butterworth sau filtre eliptice, în special în cazurile în care minimizarea atenuării la frecvențe mai mari este o prioritate.
