Fillet weld sa ilalim ng torsional loading calculator

Ipasok ang halaga at i-click ang kalkulahin. Ipapakita ang resulta.

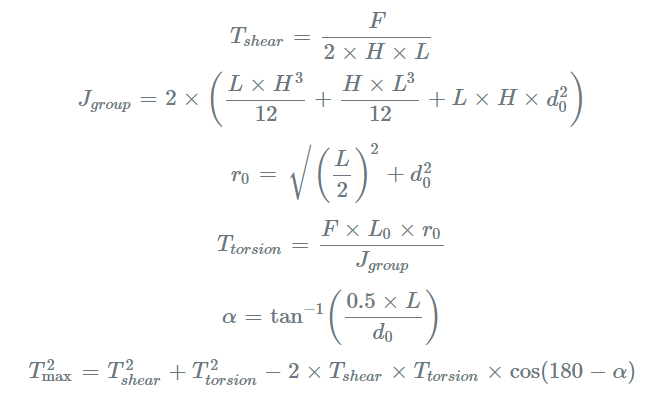

Tshear=F2×H×L
Jgroup=2×(L×H312+H×L312+L×H×d20)
r0=√(L2)2+d20
Ttorsion=F×L0×r0Jgroup
α
T_[max]^2=T_[shear]^2+T_[t o rsion]^2-2×T_[shear]×T_[t o rsion]×cos(180-α)
f = inilapat na puwersa
l = haba ng weld
h = lalamunan lalamunan ng weld
t shear = shear stress sa weld dahil sa paggupit ng lakas
d 0 = distansya mula sa sentroid ng weld group hanggang centerline ng weld
L 0 = distansya mula sa centroid ng weld group hanggang sa inilapat na puwersa
j pangkat = polar moment ng inertia
r 0 = distansya ng radial hanggang sa pinakamalayo na punto sa weld
t torsion = paggugupit ng stress sa weld dahil sa pag -iingat
α = anggulo nakapaloob
t max = maximum shear stress sa weld

Ipasok ang iyong mga halaga:

haba ng weld (L):
Cm
lalamunan lalim ng weld (D):
Cm
inilapat na puwersa (F):
N
distansya mula sa sentro ng weld group hanggang sa inilapat na puwersa (L0):
Cm
distansya mula sa sentroid ng weld groupSa centerline ng weld (d0):
Cm

Resulta:

shear stress sa weld dahil sa paggugupit na puwersa :
106 N / m2
polar moment ng inertia :
10-6 N / m4
shear stress sa weld dahil sa torsion:
106 N / m2
anggulo na nakapaloob:
°
maximum shear stress sa weld:
106 N / m2

ano ang isang fillet weld sa ilalim ng torsional loading calculator?

a fillet weld sa ilalim ng torsional loading calculator ay isang tool na ginagamit sa istruktura at mechanical engineering upang pag -aralan ang lakas ng weld weld kapag sumailalim sa torsional (twisting) na puwersa . Nakakatulong ito upang matukoy kung ang isang weld ay maaaring makatiis ng inilapat na metalikang kuwintas nang walang pagkabigo.

Bakit gumamit ng isang fillet weld sa ilalim ng torsional loading calculator?

Ang isang calculator ay mahalaga dahil:

  • Tinitiyak ang kaligtasan ng weld sa pamamagitan ng pagpapatunay kung ang weld ay maaaring hawakan ang inilapat na metalikang kuwintas.
  • na-optimize ang laki at materyal upang maiwasan ang over- o under-design.
  • binabawasan ang mga error sa pagkalkula sa istruktura at mekanikal na disenyo.
  • bilis ng pag -aaral ng engineering , lalo na sa machine comMga ponents, istruktura ng bakal, at mga aplikasyon ng automotiko .

paano gumagana ang isang fillet weld sa ilalim ng torsional loading calculator?

  • input parameter : Pumasok ang mga gumagamit:
    • Ang metalikang kuwintas na inilapat (t)
    • Mga sukat ng weld (haba ng binti, laki ng lalamunan)
    • Weld Configur (hal., Transverse, Longitudinal, Circular)
    • Mga materyal na katangian (pinapayagan na paggugupit ng stress)
  • computation :
    • Kinakalkula ang shear stress gamit ang mga equation ng torsional.
      • Kinukumpara ng
    • ang pinapayagan na stress upang suriin ang kaligtasan.
  • Mga Resulta ng Output :
    • Nagpapakita ng paggugupit ng mga halaga ng stress .
    • Ipinapahiwatig kung ang weld ay ligtas o nasa panganib ng pagkabigo .

    • Kailan gumamit ng isang fillet weld sa ilalim ng torsional loading calCulator?

    • sa mekanikal na disenyo (hal., Shafts, pagkabit, welded frame).
    • para sa istrukturang pagsusuri ng mga welds ng bakal at aluminyo.
    • kapag nagdidisenyo ng mga welded joints para sa mga makinarya at mga bahagi ng automotiko.
    • sa panahon ng pagsisiyasat ng pagkabigo upang suriin kung ang isang weld ay nabigo dahil sa pag -agaw.
