ねじり荷重下のすみ肉溶接の計算ツール

値を入力して計算をクリックします。結果が表示されます。

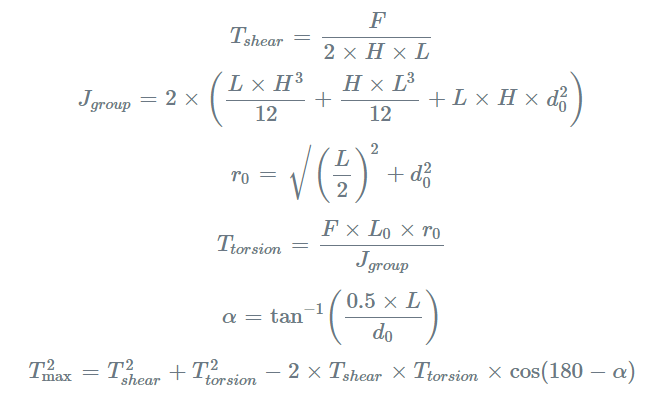

`T_[shear]=F/[2×H×L] `
`J_[group]=2×([L×H^3]/12+[H×L^3]/12+L×H×d_0^2)`
`r_0=√(L/2)^2+d_0^2 `
`T_[t o rsion]=[F×L_0×r_0]/J_[group] `
`α=tan^-1([0.5×L]/d_0) `
`T_[max]^2=T_[shear]^2+T_[t o rsion]^2-2×T_[shear]×T_[t o rsion]×cos(180-α)`
F = 適用された力
L = 溶接の長さ
H = 溶接ののど深さ
Tshear = せん断力による溶接のせん断応力
d0 = 溶接グループの重心から溶接の中心線までの距離
L0 = 溶接グループの重心から適用された力までの距離
Jgroup = 極慣性モーメント
r0 = 溶接上の最も遠い点までの半径距離
Ttorsion = ねじれによる溶接のせん断応力
α> = 囲まれた角度
Tmax = 溶接の最大せん断応力

値を入力してください:

溶接の長さ (L):
Cm
溶接ののど深さ (D):
Cm
適用された力 (F):
N
溶接の重心からの距離溶接グループから適用された力まで (L0):
Cm
溶接グループの重心から溶接の中心線までの距離 (d0):
Cm

結果:

せん断力による溶接のせん断応力:
106 N / m2
極慣性モーメント:
10-6 N / m4
ねじりによる溶接のせん断応力:
106 N / m2
囲まれた角度:
°
溶接の最大せん断応力:
106 N / m2

ねじり荷重下のすみ肉溶接の計算ツール

すみ肉溶接は、重ね継手、すみ肉継手、T 継手で使用されます。 すみ肉溶接の断面はほぼ三角形ですが、その形状は必ずしも直角三角形や二等辺三角形である必要はありません。 溶接金属は、組み立てられている 2 つのコンポーネント上に堆積し、母材に浸透して融合して、接合部が形成されるコーナーを形成します。

この計算機は、溶接部に発生する応力を計算するために使用されます。

ほぼ三角形の断面の溶接により、重ね接合で 2 つの表面が互いにほぼ直角に接合されます。

応力は、単位面積あたりに測定される平均の力です。 これは、外部から加えられた力や物理的な力に対する反応として、仮想体の内面全体に作用する内部の力の強さの合計の尺度です。

せん断応力の応力状態では、応力が表面に対して垂直である場合の垂直応力とは対照的に、応力は材料の表面に対して平行または接線になります。

極慣性モーメントは、大きな反りや面外変形のない一定の円形断面における物体のねじり抵抗を予測するために使用される量です。 物体の角変位モーメントを計算するために使用されます。 これは慣性モーメントに似ています。慣性モーメントは曲げに抵抗する物体の能力であり、変位を計算するために必要です。
