油圧シリンダーを特定の角度で押したり引いたりする動作
値を入力して計算をクリックします。結果が表示されます。

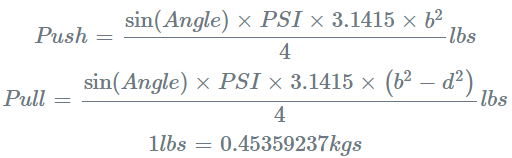

Push=sin(Angle)×PSI×3.1415×b24lbs
Pull=sin(Angle)×PSI×3.1415×(b2-d2)4lbs
1lbs=0.45359237kgs
指定角度での油圧シリンダーのプッシュプルとは何ですか?
指定角度での油圧シリンダーのプッシュプルとは、油圧シリンダーが動作方向に沿って完全に整列していない場合に、油圧シリンダーによって発揮される有効力を計算することです。代わりに、力は角度をつけて加えられ、負荷に伝達される実際の押し（伸長）力と引き（収縮）力に影響します。
油圧シリンダーが角度 θ で動作する場合、発生する力は次の要素に分解する必要があります。
- 軸方向の力（動作方向に沿った有効な力）
- 垂直方向の力（動作に寄与しない無駄な力）
角度でのプッシュプルを考慮する理由
- 実際のアプリケーション – 油圧シリンダーは、掘削機、クレーン、プレスなどの機械に角度をつけて取り付けられることがよくあります。
- 力の効率 – シリンダーによって生成される力のすべてが有用な作業に寄与するわけではありません。角度によって一部が失われます。
- 構造設計 – ブラケット、マウント、リンケージを設計して、力の伝達を最大化するのに役立ちます。
- 過負荷を防止 – 機械構造が実際に適用される力に対応できるようにします。
たとえば、掘削機の油圧アームが 30° の角度 で伸びると、実際の押し力はコサイン効果により減少します。
指定された角度でプッシュプルを使用するのはいつですか?
- 重機設計 – クレーン、掘削機、ブルドーザーの油圧シリンダーは、多くの場合、斜めに取り付けられています。
- 製造機械 – プレスやロボットアームなどの機械は、傾斜している場合があります。シリンダー。
- 構造工学 – 取り付けブラケットとリンケージが正しい力負荷を処理することを確認します。
- 農業機械 – トラクターと油圧式プラウはさまざまな角度で動作します。
