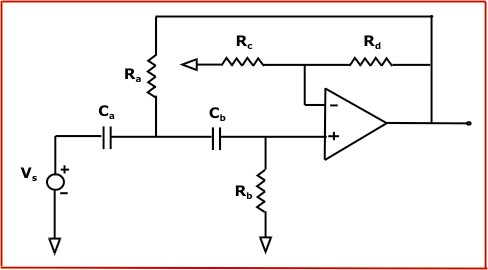

等成分バターワース ハイパス フィルター計算機

等成分バターワース ハイパス フィルタ 計算機とは何ですか?

等成分バターワース ハイパス フィルタ 計算機は、特定のパフォーマンス基準を満たす バターワース ハイパス フィルタ を設計するために使用されるツールです。ハイパス フィルタ は、特定のカットオフ ポイントを超える周波数を通過させ、それより低い周波数を減衰させます。

バターワース フィルタ は、通過帯域で最大限に平坦な周波数応答を特徴とするフィルタの一種です。つまり、カットオフ周波数の前にリップル (滑らかな応答) はありません。 等価コンポーネントという用語は、一般的に、コンポーネント (抵抗器、コンデンサ、インダクタ) が等価またはバランスが取れて、目的のパフォーマンスを維持するように設計されたフィルターを指します。

等価コンポーネント バターワース ハイパス フィルター計算機を使用する理由

計算機を使用する主な理由はいくつかあります。

• 設計効率: フィルターのコンポーネント値 (抵抗器、コンデンサ、インダクタ) を計算するプロセスを自動化します。
• 精度: 目的のフィルター パフォーマンスを達成するために必要な各コンポーネントの値を正確に計算し、フィルターが意図したとおりに動作することを保証します。
• シンプルさ: ハイパス フィルターを手動で設計すると、複雑な計算が必要になる場合があります。計算機は、パラメータを入力して結果を取得するためのわかりやすいインターフェイスを提供することで、これを簡素化します。
• 最適化: フィルタの設計を最適化するのに役立ちます。特に、単純さやコスト効率のために同じコンポーネント値 (同じ抵抗値やコンデンサ値など) が必要な場合に役立ちます。

等しいコンポーネントのバターワース ハイパス フィルタ計算機はどのように機能しますか?

計算機は、次の入力を取得して機能します:

1. カットオフ周波数 (f_c): フィルタが信号を通過させる周波数を超えると周波数が下がり、減衰する周波数。
2. インピーダンス (Z_0): フィルタ回路のインピーダンス。通常はアプリケーションによって設定されます。
3. フィルタの次数 (n): フィルタの次数によって、カットオフ周波数での遷移の鋭さが決まります。高次のフィルタは、ロールオフが急峻になりますが、コンポーネントの数が多くなります。

等コンポーネント バターワース ハイパス フィルタ 計算機を使用する場合

このタイプの計算機は次の場合に使用します。

• オーディオ用フィルタの設計: ハイパス フィルタは、オーディオ アプリケーションで低周波ノイズや不要な信号をブロックし、高周波を通過させるために使用されます。
• 信号処理: 信号の低周波コンポーネントと高周波コンポーネントを分離する必要があるさまざまな電子システムで使用されます。
• アクティブ フィルタとパッシブ フィルタ: アクティブ (オペアンプを使用) とパッシブ (抵抗、コンデンサ、インダクタのみを使用) の両方のフィルタ設計で使用されます。
