Kalkulator napona BJT tranzistora

Što je kalkulator napona BJT tranzistora?

A BJT Tranzistor pristranost napon kalkulator je alat koji se koristi za određivanje potrebnih napona i struje za prisiljavanje za bipolarni spojni tranzistor (BJT) za rad u željenom načinu (aktivno, reznu ili zasićenje).

Zašto koristiti kalkulator napona BJT pristranosti?

• Osigurava pravilan rad tranzistora : Pomaže u postavljanju tranzistora u ispravnoj regiji (aktivno, zasićenje ili prekid).
• Sprječava izobličenje i nestabilnost : pristranost sprječava neželjene pomake u performansama zbog temperaturnih promjena ili varijacija komponenti.
• Optimizira dizajn kruga : Pomaže u izračunavanju otpornika i napona SOUrce za stabilne i učinkovite performanse tranzistora.

Kako funkcionira kalkulator napona BJT pristranosti?

1. Potreban ulaz :

   • Napon napajanja (V CC )
   • Bazni otpornik (R B )
   • kolekcionarski otpornik (r c )
   • Emitter otpornik (R e ) (ako je prisutan)
   • Dobitak tranzistora (β)
   • željena operativna točka (v ce , i c , itd.)

2. obrada :

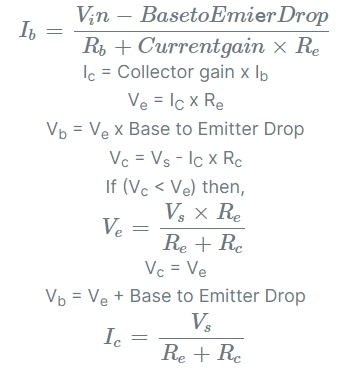

   • Koristi Ohm -ov zakon i BJT jednadžbe pristranosti za izračunavanje napona i struje.
   • Primjer za pristranost razdjelnika napona :
     • Osnovni napon:

     • Napon emitera:

     • Napon kolektora:

     • Emit kolekcionara


3. izlaz :

   • osnovni napon (v b )
   • napon emitera (v e )
   • Napon kolektora (v c )
   • Napon kolekcionara-emitter (v ce )
   • struja kolektora (i c )
