BJT トランジスタのバイアス電圧計算機

値を入力して計算をクリックします。結果が表示されます。

値を入力してください:

ベース バイアス タイプ:
Volts


Rb = ベース抵抗
Vin = 入力電圧
Rc = コレクタ抵抗
Re = エミッタ抵抗
Vs = 電源電圧
Vc = コレクタ電圧
Ve = エミッタ電圧
Vb = ベース電圧

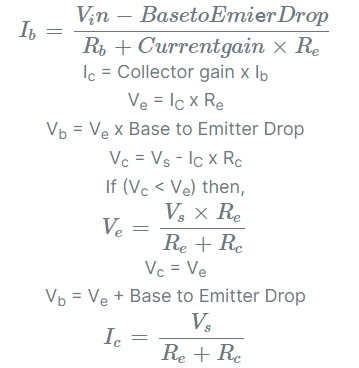

`I_b=[V_i n-Base t o Emitter Drop]/[R_b+Curren t gai n×R_e] `
Ic = Collector gain x Ib
Ve = IC x Re
Vb = Ve x Base to Emitter Drop
Vc = Vs - IC x Rc
If (Vc < Ve) then,
`V_e=[V_s×R_e]/[R_e+R_c] `
Vc = Ve
Vb = Ve + Base to Emitter Drop
`I_c=V_s/[R_e+R_c] `

ベース抵抗 (Rb):
K Ohms
入力電圧 (Vin):
Volts
コレクタ抵抗 (Rc):
K ohms
エミッタ抵抗 (Re):
K ohms
電源電圧 (Vs):
Volts
電流ゲイン:
ベースからエミッタへの電圧降下:
Volts

結果:

コレクタ電圧 (Vc):
Volts
エミッタ電圧 (Ve):
Volts
ベース電圧 (Vb):
Volts
コレクタ電圧 (Ic):
mA
ベース電圧" (Ib):
mA

BJT トランジスタのバイアス計算ツール

この計算機は、NPN バイポーラ接合トランジスタ (BJT) 増幅回路で最大出力電圧振幅を提供するために必要なバイアス抵抗の値を計算します。 このアルゴリズムは、AC および DC 負荷線の理論と公式を利用しており、オンラインで見つかる最も正確なアルゴリズムの 1 つです。 上記の回路は、エミッタ接合とコレクタ接合に抵抗を備えた典型的なエミッタ接地増幅回路です。 エンジニアは多くの場合、トランジスタが歪みのない最大の出力を提供できるように、抵抗 R1 と R2 の値を計算する必要があります。 ここで使用しているアルゴリズムは操作点 (Q) も検出します。これは、手計算を学ぶ学生にとって役立ちます。
